Filtration & Protection fiables

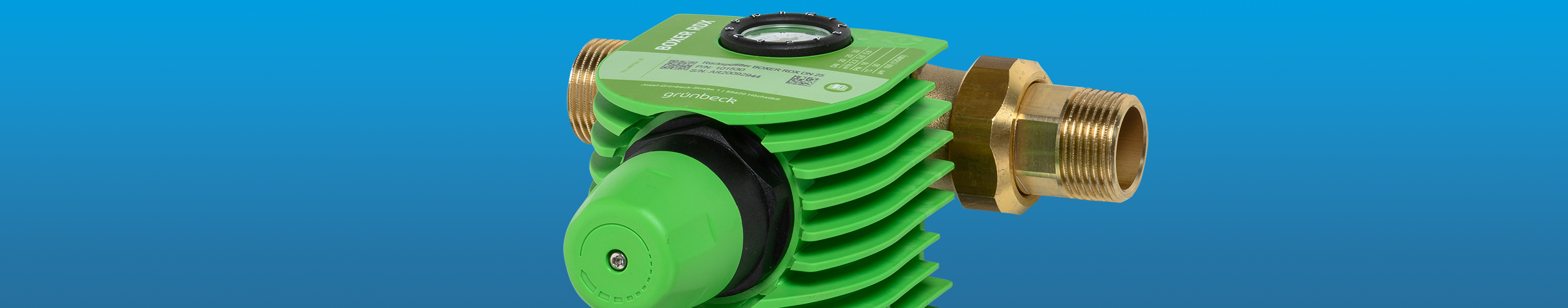

Le filtre fin Grünbeck BOXER RDX

Les filtres à rétrolavage BOXER RDX sont conçus pour filtrer l’eau potable. Le filtre à rétrolavage BOXER RDX à réducteur de pression sert, en outre, au réglage de la pression aval côté prélèvement. Les filtres peuvent être utilisés dans la plage de pression et de dépression. Le réglage de la pression aval côté prélèvement fonctionne seulement en cas d’utilisation dans la plage de pression. Les filtres à rétrolavage BOXER RDX sont conçus conformément aux prescriptions des normes DIN EN 13443-1 et DIN 19628 et sont destinés au montage dans une installation d’eau potable selon DIN EN 806-2 (montage directement en aval de l’installation de compteur d’eau).

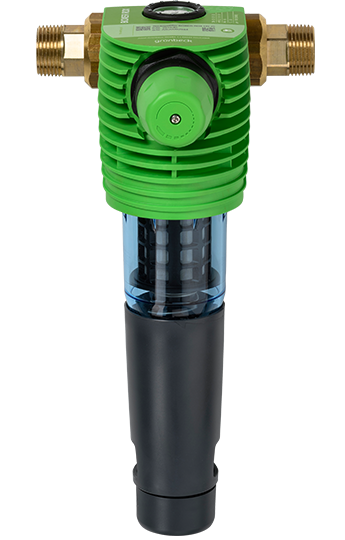

BOXER RDX - filtres à rétrolavage avec réducteur de pression.

Ils protègent les conduites d'eau et les éléments du système conducteurs d’eau raccordés contre les dysfonctionnements et les dommages par corrosion dus aux impuretés en suspension (particules), par exemple rouille, sable, etc... L’eau potable non filtrée arrive dans le filtre par l’entrée et circule ensuite de l’extérieur vers l’intérieur dans l’élément filtrant jusqu’à la sortie d’eau pure. Pendant ce processus, les particules étrangères de taille > 100 µm sont retenues. Selon leur taille et leur poids, les particules solides restent prisonnières dans l’élément filtrant ou tombent directement dans le bol du filtre.

La canalisation est ouverte et un rétrolavage déclenché en tournant le volant de rétrolavage jusqu’en butée. L’eau coule à travers le préfiltre vers l’élément filtrant qu’il traverse dans le sens inverse à la filtration normale. Les particules adhérant à l’élément filtrant sont détachées et évacuées vers la canalisation.

Nous recommandons d’effectuer un rétrolavage tous les deux mois. Avec le filtre à rétrolavage BOXER RDX à réducteur de pression, en outre, le réducteur de pression à débit optimisé, conçu en conformité avec la norme DIN EN 1567, permet de régler la pression aval côté prélèvement sur 1 à 6 bar (réglage usine 4 bar).

Propriétés

  • Bride de raccordement avec raccords à vis pour compteur d’eau en laiton résistant au dégagement de zinc, avec joints et vis en acier inoxydable
  • Élément filtrant en mailles d’acier inoxydable
  • Disque de maintenance pour régler la prochaine date de maintenance (rétrolavage)
  • Volant ergonomique pour un déclenchement plus facile du rétrolavage
  • Cloche de filtre bleu transparent vissable à la main
  • Raccordement à la canalisation DN 50 selon DIN EN 1717 pour connexion à la dérivation de la canalisation avec évacuation intégrée
  • La tête du filtre BOXER KDX intègre un réducteur de pression à manomètre pour le réglage et l’affichage de la pression aval côté sortie
  • Toutes les pièces en contact avec l’eau répondent aux exigences de la législation allemande sur l’eau potable (Trinkwasserverordnung). Bases de contrôle : KTW, DVGW W 270, DIN 50930-6
  • Matériaux recyclables

Caractéristiques techniques

BOXER RDX
3/4" 1" 1 1/4"
Débit BOXER RDX, selon DIN EN 1567 [m³ / h] 2,3 3,6 5,8
Longueur de montage sans raccords vissés [mm] 100 100 100
Longueur de montage avec raccords vissés [mm] 185 182 191
Hauteur avec entonnoir d’écoulement BOXER RDX [mm] 330 330 330
Réf. BOXER RDX 101525 101530 101535
