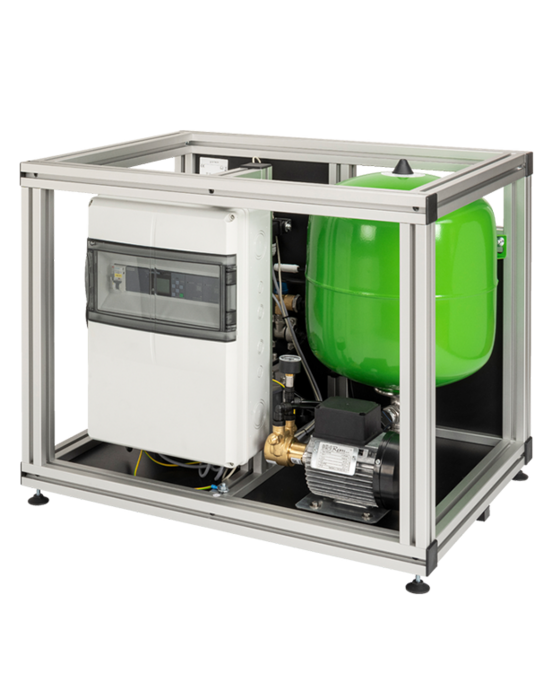

Module cadre
Pour une installation rapide et simple, tous les éléments sont prémontés sur un bâti en aluminium, prêts pour le raccordement.
Filtre d’entrée
Le plus en matière de sécurité est apporté par un filtre installé en amont, qui protège de manière fiable le module contre les particules. Un fonctionnement sans faille est garanti.
Bloc hydraulique et module
Le procédé électrochimique unique garantit une déminéralisation fiable.
Commande
La commande entièrement automatique avec enregistrement des données permet une utilisation simple et fournit tous les paramètres importants.
Vase d’expansion à membrane
Le tampon à écoulement permet un fonctionnement hygiénique en ligne sans interruption.
-
pas de prétraitement nécessaire pour un fonctionnement sûr de l’installation (pour une eau brute > 20 °dH configuration
par Grünbeck requise) - technique d’installation simple (par ex. pas de pompe haute pression nécessaire)
- système hygiénique fermé
- fonctionnement Start/Stop sans problème
- Puissance de déminéralisation réglable individuellement
Structure et fonctionnement du module
Pour la déminéralisation avec la nouvelle installation ionliQ de Grünbeck, un champ électrique à tension continue est généré entre deux électrodes capacitives. Pendant le processus de déminéralisation, la phase d’adsorption et la phase de désorption alternent continuellement.

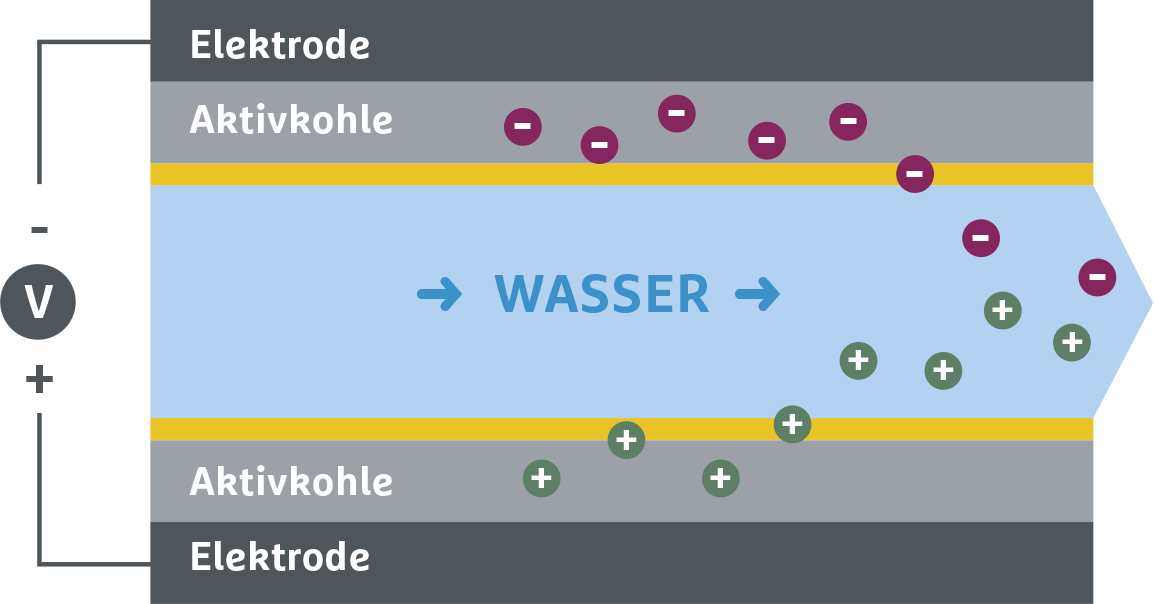

Phase d’adsorption
L’eau brute passe par deux électrodes de charge inversée. Les ions chargés positivement sont attirés par l’électrode négative, les ions chargés négativement par l’électrode positive. Les substances adsorbées, par exemple le chlorure, le nitrate, le sulfate, le sodium, le potassium, mais aussi les agents de dureté que sont le calcium et le magnésium, sont temporairement stockées dans une couche de charbon actif. Le résultat : eau pure avec une teneur totale en sel réduite. Le CO2 et le silicate sont conservés.

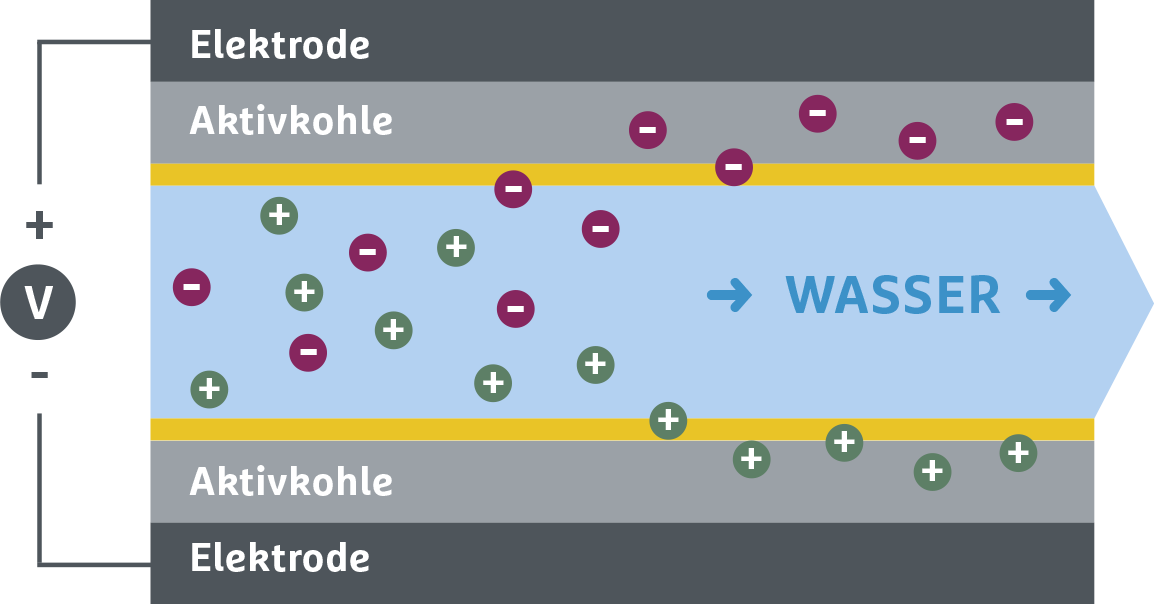

Phase de désorption
Pour régénérer la cellule, le champ électrique est inversé. Les électrodes et les ions stockés se repoussent. Ces dernières sont libérées dans l’eau et évacuées sous forme de concentré dans la canalisation. Le rendement, c’est-à-dire le rapport entre l’adsorption et la désorption, peut être réglé individuellement sur la commande en fonction de la qualité de l’eau.

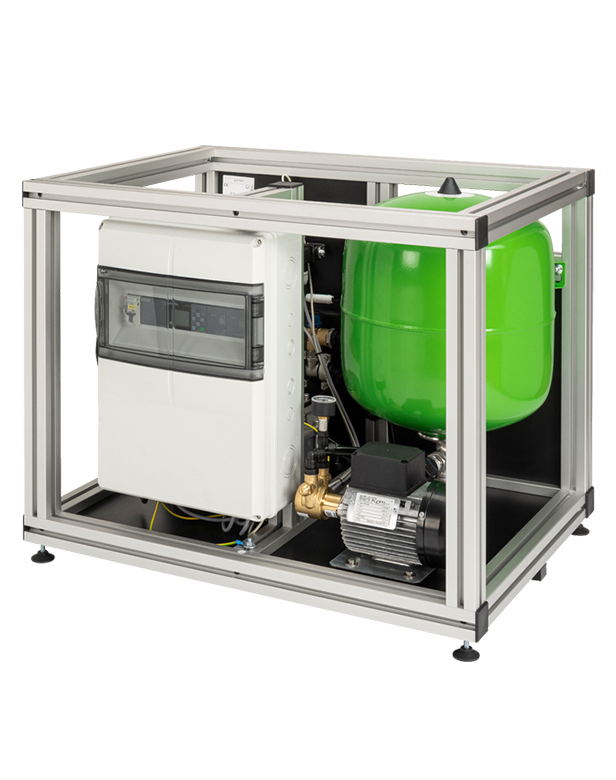

Installation de déminéralisation ionliQ:SB60
| Installation de déminéralisation | ionliQ:SB60 |
| Diamètre nominal du raccord [DN] | 15 |
| Débit nominal [l/h] | 60 |
| Pression de service min./max. [bar] | 2 - 8 |
| Perte de pression pour débit nominal [bar] | 0,5 |
| Température ambiante [°C] | 0 - 40 |
| Température de l’eau [°C] | 4 - 35 |
| Branchement au secteur [V/Hz] | 230/50 |
| Puissance électrique [W] | 120 |
| Dimensions (L x H x P) [mm] | 800 x 650 x 500 |
| Réf. | 704010000000 |
